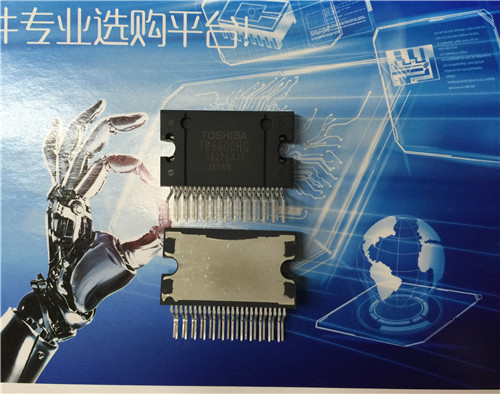

| 产品名称 ： TB6600HQ/HG东芝最新上市产品 | |
| 产品用途：步进电机驱动IC | |
| 产品规格 ：HZIP25 | |
| 生产厂家：TOSHIBA | |
|
产品说明 PWM斩波型双极性步进电机驱动器IC TB6600HQ/HG是一个单芯片PWM斩波型双极性正弦步进电机微步驱动。 可控制2相步进电机正向和反向旋转， 带有1-2相， W1 -2相2W1 -2相， 4W1 -2相励磁模式。 只需时钟脉冲信号就可以驱动两相双极型步进电机实现低振动，高效率工作。
产品特点
单芯片双极性正弦微步步进电机驱动器 最新BiCD 0.13 nm工艺 高达50V耐压 导通电阻（上+下） = 0.4 Ω 正向和反向旋转控制 5种细分模式可选（1/1 ，1/2 ，1/4 ，1/8 ， 1/16步） 输出电流： IOUT = 5.0A（峰值，在100ms内 ） 额定输出：IOUT = 4.5 A 封装： HZIP25 - 1.00F 输入口内置下拉电阻： 100 KΩ 输出报警管脚电流 ：Ialert = 1mA 输出监视管脚（ MO ）：Imo= 1mA 带有复位和使能引脚 带有待机功能。 突破传统的单电源供电 内置过热保护（ TSD ）电路 内置的欠压保护（UVLO）电路 内置过电流检测（ ISD），电路
TB6600HQ/HG输出电流设定和保护恢复模式选择：
TB6600HQ/HG输出电流的设定方式： TB6600输出最大电流大小由Vref(pin5)和采样电阻(Rnf)决定，其公式如下： Io = (1/3 × Vref) ÷ RNF 即：输出电流=Vref(参考电压)÷3÷采样电阻 如：Vref=3V，Rnf=0.4Ω，则Io=2.5A 注意：平均电流低于理论计算值，因为步进系统标称的电流值为峰值 RNF(采样电阻)应≥0.2Ω。 过热保护和过流保护恢复模式选择： L：闭锁模式---即遇到过热或过流情况，芯片进入保护模式，关断输出。建议使用此模式 H：自恢复模式---即遇到过热或过流情况，芯片保护并自动恢复，如错误状态一直存在，则芯片循环于保护-恢复两种状态，请尽量避免使用此模式 TB6600HQ/HG与TB6560AHQ外形对比 TB6600被认为是TB6560AHQ的升级产品，耐压50V电流最大5A，并且加入了过流保护功能，且只需单路电源供电。 虽然驱动能力增强了不少，但依托于最新的BiCD0.13工艺，TB6600的体积却比TB6560更小。 |
|
